Load Balancing

NSX permet l’équilibrage de charge (Load Balancing) sur une couche de niveau 4 (TCP ou UDP) ou de Niveau 7 (HTTP ou HTTPS) :

Plus de Détails ICI et sur la Présentation des Services ICI.

Configuration du Load Balancer

Accéder au menu Mise en réseau / Passerelles Edge / Load Balancer.

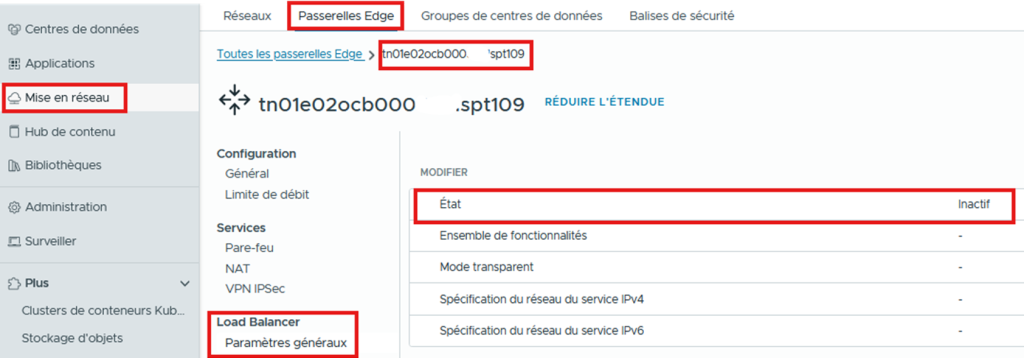

Par défaut, la fonctionnalité du Load Balancing n’est pas active. Vous devez activer le Support pour le rendre actif via une demande de ticket :

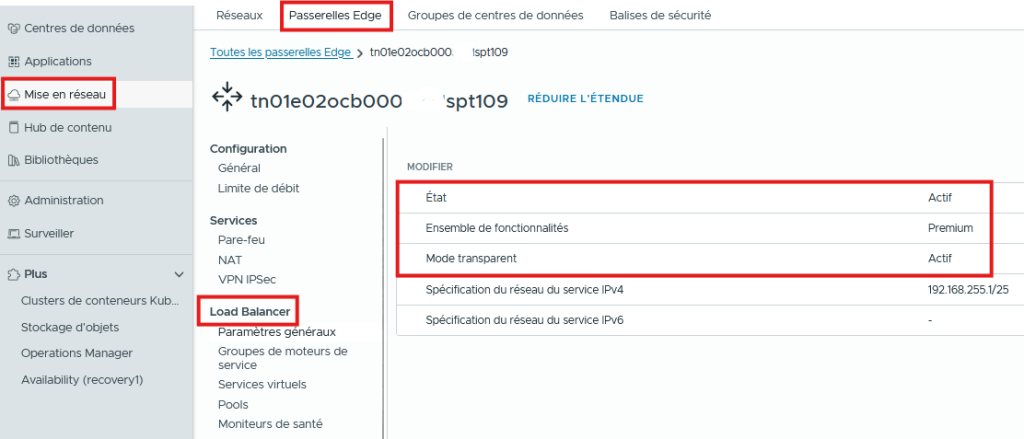

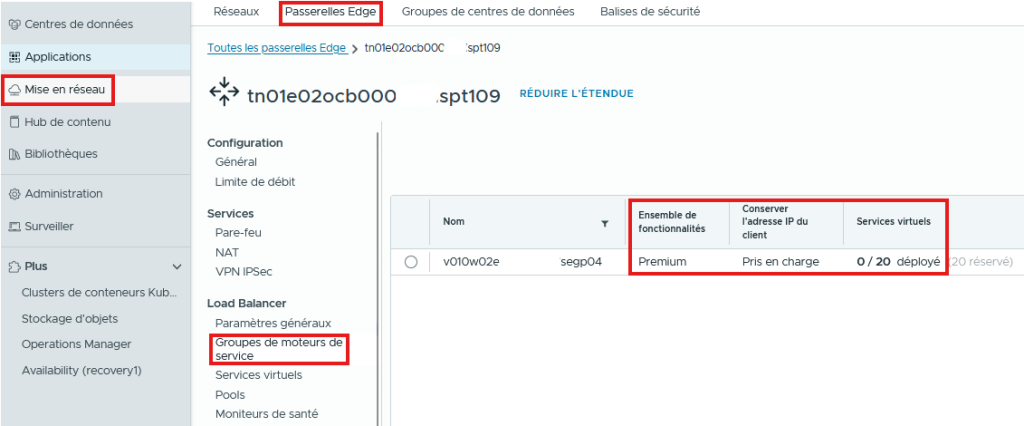

Si vous souhaitez garder l’IP Cliente en mode « Preserve IP« , demander à cocher le « Transparent Mode » lors de l’activation du LB avec un Groupes de moteur de service (Segment Profile) « ACTIVE:STANDBY / PREMIUM« :

• L’activation n’est pas à la main du client pour des questions de licencing et de facturation.

Créer un Groupe D’IP qui va regrouper les VMs de votre Pool. Dans notre exemple, nous l’avons nommer IP_Pool_LB.

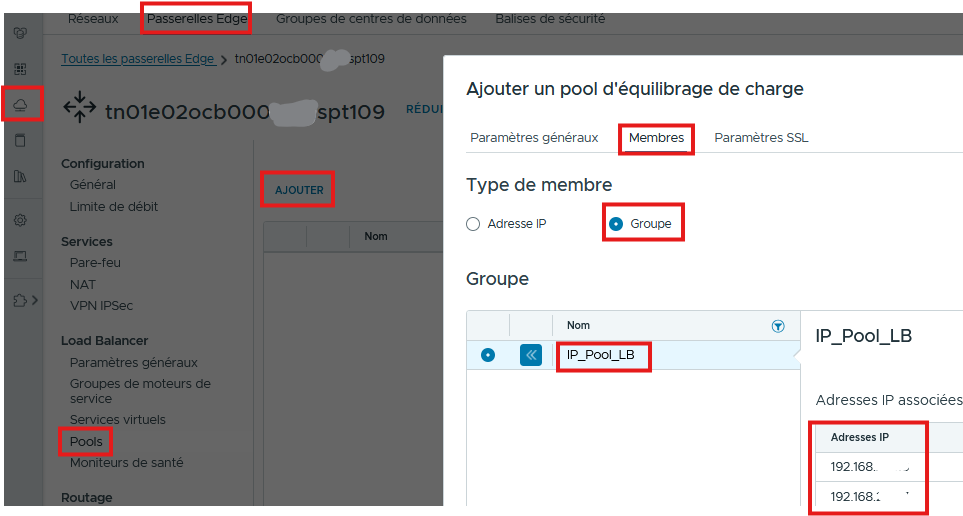

Créer ensuite le Pool de VMs qui portera les Service dans le LB depuis le menu « Dispositifs Edge« / »Pool« / »Membres« / »Groupe« / »AJOUTER« , on va :

• Pools / Membres : Les VMs qui vont porter l’applicatif

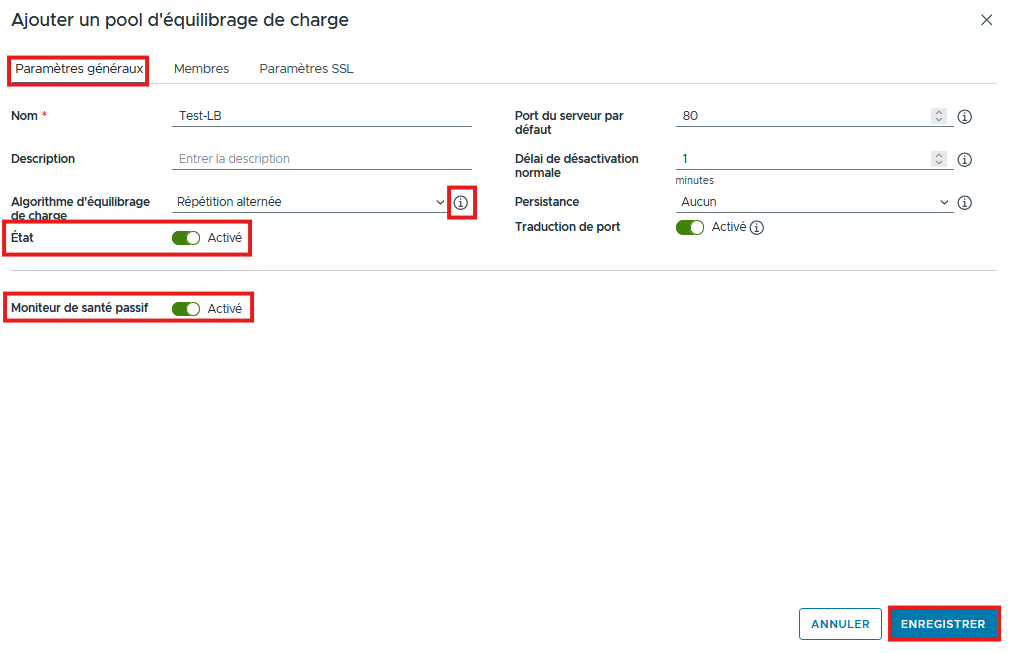

• Pools / Paramètres généraux : L’algorithme qui va gérer les connexions vers les Membres du pool, le port d’écoute

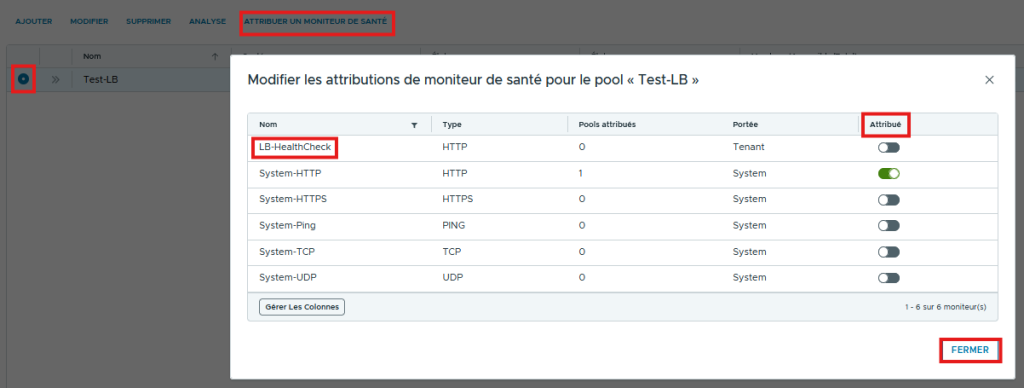

Attribuer ensuite un Health Check en sélectionnant le pool puis « ATTRIBUER UN MONITEUR DE SANTE » ce qui va permettre de monitorer l’état des Membres du Pool.

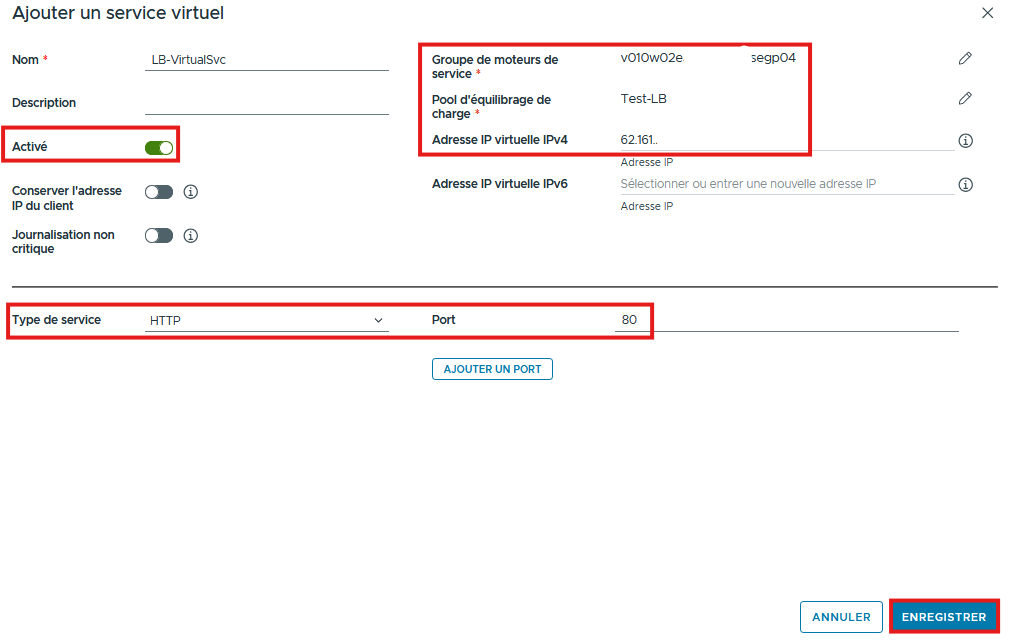

Associer un Service Virtuel afin d’écouter et rediriger le trafic vers le Pool de VM:

• Choisir le Groupe de Moteurs de service (SEG) et le Pool associé.
• Activer la fonctionnalité en cochant « Activé«
• Si l’Adresse IP qui porte le Service est déjà Nattée, vous obtiendrez ce message. L’IP Virtuelle exposée ne doit pas être utilisée.

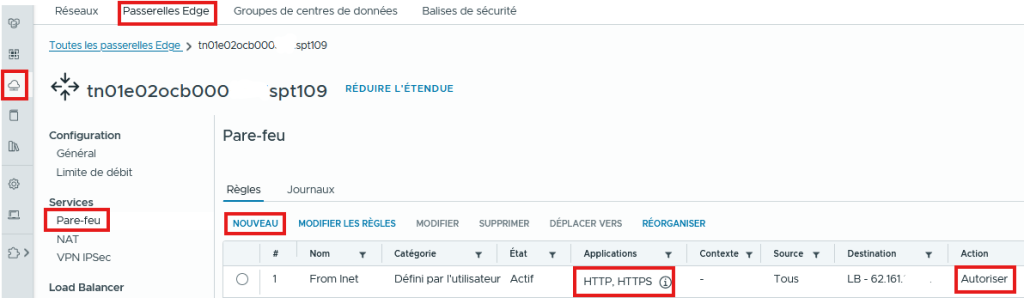

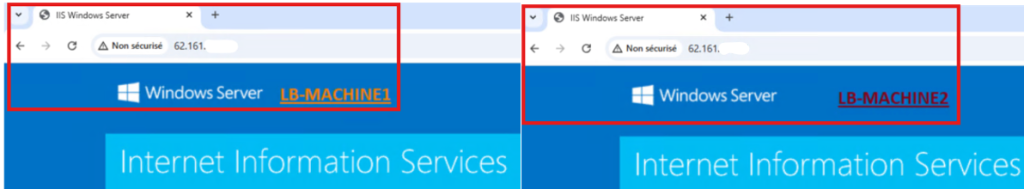

Vérifier que les flux sont ouverts sur la Edge T1 et tester les accès au Service depuis un browser.

---
